Guide professionnel détaillé pour réaliser un sertissage électrique de qualité et sécurisé

Introduction

Le sertissage électrique est une compétence essentielle pour tout électricien professionnel. Il garantit des connexions solides et fiables entre les fils électriques et les bornes ou connecteurs, minimisant ainsi les risques de problèmes électriques et de dysfonctionnements. Dans cet article détaillé, nous vous guiderons à travers toutes les étapes nécessaires pour réaliser un sertissage électrique de qualité, assurant ainsi des connexions durables et sécurisées.


Matériel requis

Avant de commencer, assurez-vous d'avoir le matériel approprié à portée de main pour mener à bien votre sertissage électrique :

  1. Un jeu de pinces à sertir de haute qualité, adapté à la taille des connecteurs que vous allez utiliser.
  2. Des connecteurs appropriés pour votre application spécifique, en tenant compte du calibre des fils.
  3. Des fils électriques de calibre approprié pour assurer des connexions solides.
  4. Des outils de coupe et de dénudage des fils pour préparer les fils avant le sertissage.

Étapes détaillées pour réaliser un sertissage électrique de qualité

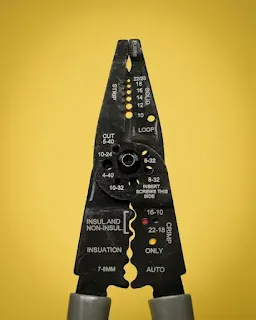

Un jeu de pinces à sertir de haute qualité

Étape 1 : Préparation minutieuse des fils électriques

- Utilisez des outils de coupe appropriés pour couper les fils à la longueur souhaitée, en veillant à obtenir des extrémités propres et droites.

- Utilisez un outil de dénudage pour retirer environ 1 à 1,5 cm de l'isolant du fil, en faisant attention à ne pas endommager les brins de cuivre.

- Assurez-vous que les brins de cuivre sont propres, droits et sans torsion ni pliure, ce qui facilitera le sertissage ultérieur.

Étape 2 : Sélection du connecteur approprié

- Choisissez un connecteur adapté à la taille du fil et à l'application spécifique pour garantir une connexion solide.

- Assurez-vous que le connecteur est compatible avec la pince à sertir que vous allez utiliser.

Étape 3 : Insertion soigneuse du fil dans le connecteur

- Insérez le fil dénudé dans le connecteur jusqu'à ce que les brins de cuivre atteignent complètement l'intérieur du connecteur.

- Vérifiez visuellement que les brins de cuivre sont correctement insérés et qu'aucun brin ne dépasse à l'extérieur du connecteur.

Étape 4 : Positionnement précis de la pince à sertir

- Placez la pince à sertir de manière à ce que la mâchoire appropriée soit alignée avec le connecteur.

- Assurez-vous que la mâchoire de la pince à sertir est correctement positionnée pour englober le connecteur sans toucher les brins de cuivre dénudés.

Étape 5 : Sertissage méticuleux

- Saisissez fermement la pince à sertir et appliquez une pression uniforme pour comprimer le connecteur.

- Veillez à exercer une pression contrôlée pour éviter d'écraser ou d'endommager le connecteur, tout en assurant une connexion solide.

Étape 6 : Vérification de la connexion sertie

- Une fois le sertissage terminé, effectuez une vérification visuelle pour vous assurer que le connecteur est solidement fixé aux brins de cuivre.

- Vous pouvez également utiliser un multimètre pour mesurer la résistance de la connexion sertie et vous assurer qu'elle est dans les limites acceptables.

Un jeu de pinces à sertir de haute qualité

Conclusion

Le sertissage électrique est une compétence essentielle pour tout électricien professionnel. En suivant les étapes détaillées de ce guide, vous pourrez réaliser des connexions serties de qualité, durables et sécurisées. N'oubliez pas de toujours utiliser le matériel approprié et de suivre les bonnes pratiques de sécurité électrique lors de vos travaux. En cas de doute, n'hésitez pas à consulter les normes et réglementations en vigueur ou à demander l'aide d'un professionnel qualifié.
