Introduction

par un dispositif différentiel à haute sensibi-lité 30 mA (généralement  un interrupteur). Il en existe deux types principaux : A et AC. Le premier est réservé aux circuits de la plaque Pour réaliser un nouveau circuit dans votre  de cuisson, de la cuisinière électrique et du
installation électrique  ou modifier un circuit  lave-linge. Le second est destiné aux autres
existant,  il convient  de respecter les  règles  circuits. L’interrupteur différentiel est prévu
de raccordement  des fabricants et les pres- pour protéger un groupe  de circuits avec à
criptions de la norme. leur tête un disjoncteur divisionnaire ou un
L’installation  électrique  et  les  habitants  coupe-circuit.
sont  soumis  à  divers  risques  comme  les  P our  chaque  type  de  circuit,  un  schéma
courts-circuits et les fuites de courant. C’est  d’implantation  est  proposé. Il vous permet
pourquoi pour éviter l’endommagement des  de  concrétiser la distribution des conduc-

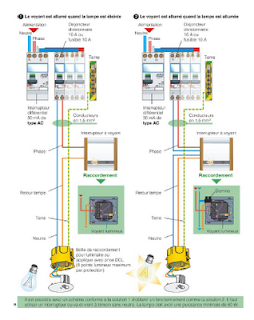

appareils et surtout pour prévenir toute élec- teurs jusqu’au point d’utilisation. Un schéma
trocution, chaque circuit doit être protégé à  multifilaire illustre les  connexions  à  réaliser
son origine par un dispositif adapté.  dans l’appareillage ainsi que la  section  des
La protection contre les courts-circuits et les  conducteurs à utiliser.
surintensités est assurée, au  départ de  cha-
que circuit,  par un coupe-circuit à cartouche  Attention !  Travaillez impérativement  hors
fusible ou un disjoncteur divisionnaire. Cer- tension, en coupant l’alimentation générale
tains  circuits  (VMC,  commande du contac- au niveau du disjoncteur de branchement.
teur jour/nuit, par exemple) ne doivent pas  Signalez votre intervention par  un  écriteau
être protégés par un coupe-circuit. afin que personne ne réenclenche le disjonc-
La protection des personnes doit être assurée  teur par erreur.







Les cahiers du bricolage :
Mémento de schémas électriques

Version ebook

© 2004 David Fedullo, Thierry Gallauziaux

Tous droits  réservés  - Reproduction, adaptation, traduction  interdite
sans autorisation écrite préalable expresse des auteurs.
